Project Word clock workshop
Name Word clock workshop
Start 1970/01/01
End xx June 2017 23:59
Contact user:Mro, User:Jeroen (DJO)
Website https://github.com/niekproductions/word-clock/
Information Een workshop organiseren waarbij je zelf een woordklok kan bouwen.
Status Beta

Details

Na een ontzettend succesvolle workshop bij randomdata, gaan we nu ook bij bitlair onze eigen word clocks bouwen. Deze klokken verbinden via WiFi om automatisch de tijd binnen te halen. Daarnaast zijn ze erg eenvoudig te herprogrammeren, en staat de code online.

  • Wanneer: 1 Juli 2017, start 14:00
  • Waar: De space
  • Kosten: Om en nabij de 40 euro

De kosten omvatten alle onderdelen om een klok te bouwen. inclusief USB-lader.

Impressie van de workshop

Workshop 4 Februari 2017:

WCW-presentatie.jpg WCW-overview.jpg WCW-klok.jpg

Tijdlijn

  • Zaterdag 1 Juli 2017: de workshop.

Innovaties t.o.v. randomdata workshop

  • Tijd via NTP
  • Gelasercut raamwerk in plaats van geknutsel met karton en hot glue
  • LDR voor automatische helderheid (Let op! De ESP ADC kan alleen waardes van 0-1V lezen)

Onderdelen

Onderdeel Kosten
Ikea RIBBA 23x23 frame €5.99
Wemos D1 mini V2 €5.50
1.565m 60led/m WS2812B strip IP30 (94 pixels per klok) €9.50 (voor 2M)
5V USB voeding €7.99
USB->2.1mm plug kabel €0.85
2mm karton voor raamwerk  ?
3-aderig Koperdraad (1.5m) €0.85
2.1mm Voedings chassisdeel €0.20
1000µF Elco €0.20
330 Ohm weerstand €0.08
LDR €0.70
5mm LED huis €0.90
soldeertin €13.95

Raamwerk

Van elk onderdeel 11 stuks uitsnijden, en op deze manier in elkaar zetten:


4mm materiaal

Met dank aan Sebastius:

2mm materiaal

Elektrisch schema

Wordclock schematic.png

Code

Arduino code voor de ESP:

https://github.com/niekproductions/word-clock

Oplossing knipper probleem

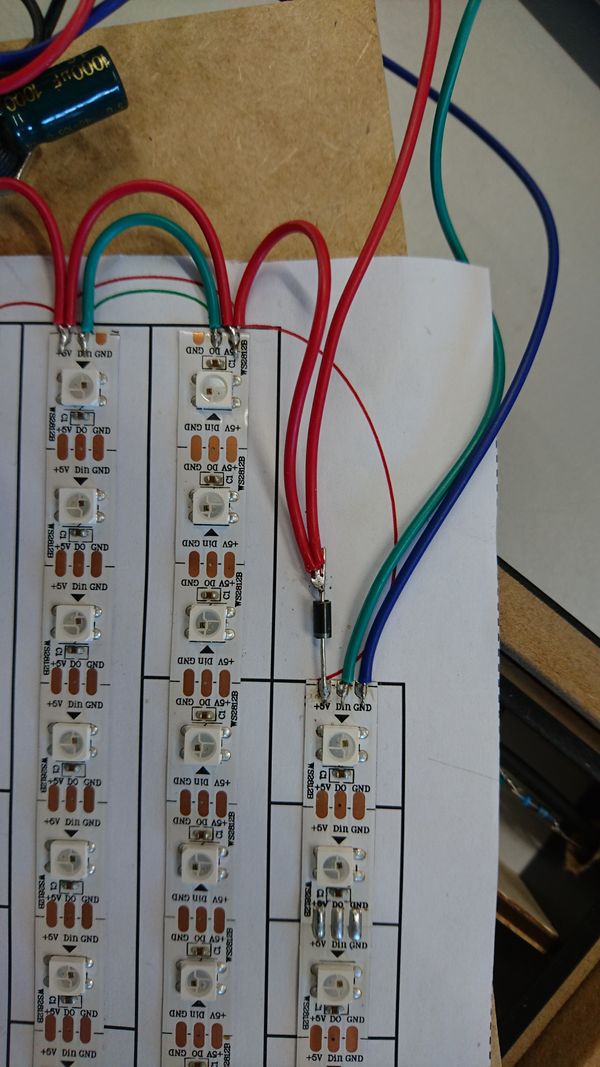

Tijdens de workshop is er een probleem aan het licht gekomen, wat kennelijk al tijden in het ontwerp van de woordklok zat, maar met de huidige batch ledsstips pas aan het licht gekomen is. In de specificaties van de lichtstrips staat dat er een spannings verschil dient te zijn tussen de invoer spanning en de signaal spanning. Gellukkig is dit heel makkelijk op te lossen door een diode tussen de ingangs spanning te zetten (zie foto) We snappen dat niet iedereen dit zelf zal kunnen, dus benaderen we iedereen die bij de workshop was persoonlijk voor een oplossing. WoordKlokKnipperOplossing.JPG
