Project Word clock workshop
Name Word clock workshop
Start 4 Feb 2017 14:00
End 4 Feb 2017 23:59
Contact Kartoffel
Website https://github.com/niekproductions/word-clock/
Information Een workshop organiseren waarbij je zelf een woordklok kan bouwen.
Status Finished

Details

Na een ontzettend succesvolle workshop bij randomdata, gaan we nu ook bij bitlair onze eigen word clocks bouwen. Deze klokken verbinden via WiFi om automatisch de tijd binnen te halen. Daarnaast zijn ze erg eenvoudig te herprogrammeren, en staat de code online.

  • Wanneer: 4 Februari 2017, start 14:00
  • Waar: De space
  • Kosten: Om en nabij de 40 euro

De kosten omvatten alle onderdelen om een klok te bouwen. De klok kan thuis gevoedt worden door elke USB-lader die 2A of meer kan leveren.

Impressie van de workshop

Workshop 4 Februari 2017:

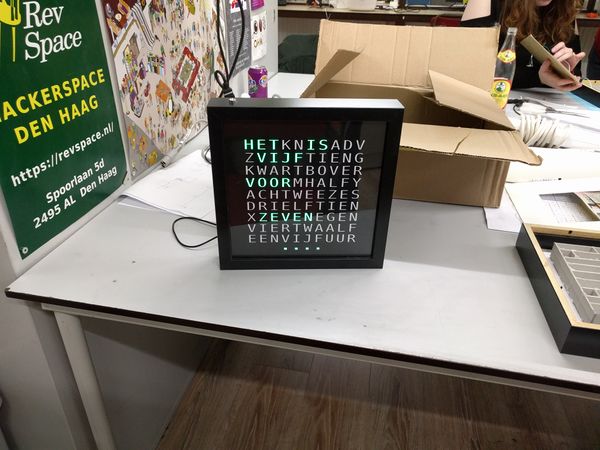

WCW-presentatie.jpg WCW-overview.jpg WCW-klok.jpg

Tijdlijn

  • 3-12-2016: erg geslaagde workshop bij randomdata.
  • 8-12-2016: start wikipagina voor een workshop bij bitlair, animocheck.
  • 12-12-2016: genoeg LED-strips, koperdraad, wemosjes, connectors en kabeltjes besteld voor 13 klokken.
  • 30-01-2017: laatste elektronica besteld, mail met details naar deelnemers verstuurd.
  • 04-02-2017: IKEA-run voor frames en evt. voedingen
  • Zaterdag 4 Februari 2017: de workshop.

Innovaties t.o.v. randomdata workshop

  • Tijd via NTP
  • Gelasercut raamwerk in plaats van geknutsel met karton en hot glue
  • LDR voor automatische helderheid (Let op! De ESP ADC kan alleen waardes van 0-1V lezen)

Onderdelen

Onderdeel Kosten
Ikea RIBBA 23x23 frame €5.99
Wemos D1 mini V2 €5.50
1.565m 60led/m WS2812B strip IP30 (94 pixels per klok) €9.50 (voor 2M)
5V USB voeding €7.99
USB->2.1mm plug kabel €0.85
2mm karton voor raamwerk  ?
3-aderig Koperdraad (1.5m) €0.85
2.1mm Voedings chassisdeel €0.20
1000µF Elco €0.20
330 Ohm weerstand €0.08
LDR €0.70
5mm LED huis €0.90
soldeertin €13.95

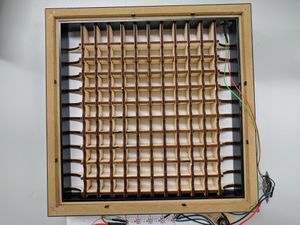

Raamwerk

Van elk onderdeel 11 stuks uitsnijden, en op deze manier in elkaar zetten:


4mm materiaal

Met dank aan Sebastius:

2mm materiaal

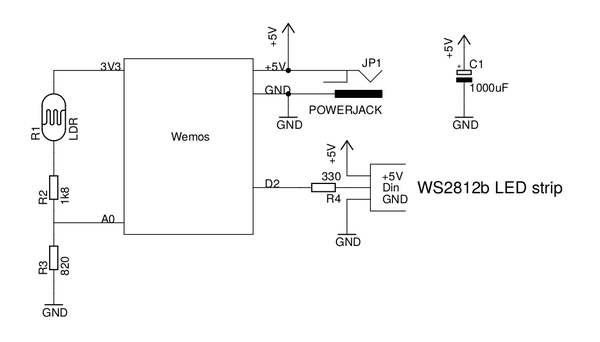

Elektrisch schema

Wordclock schematic.png

Code

Arduino code voor de ESP:

https://github.com/niekproductions/word-clock
