Gereedschap/Reflow Oven

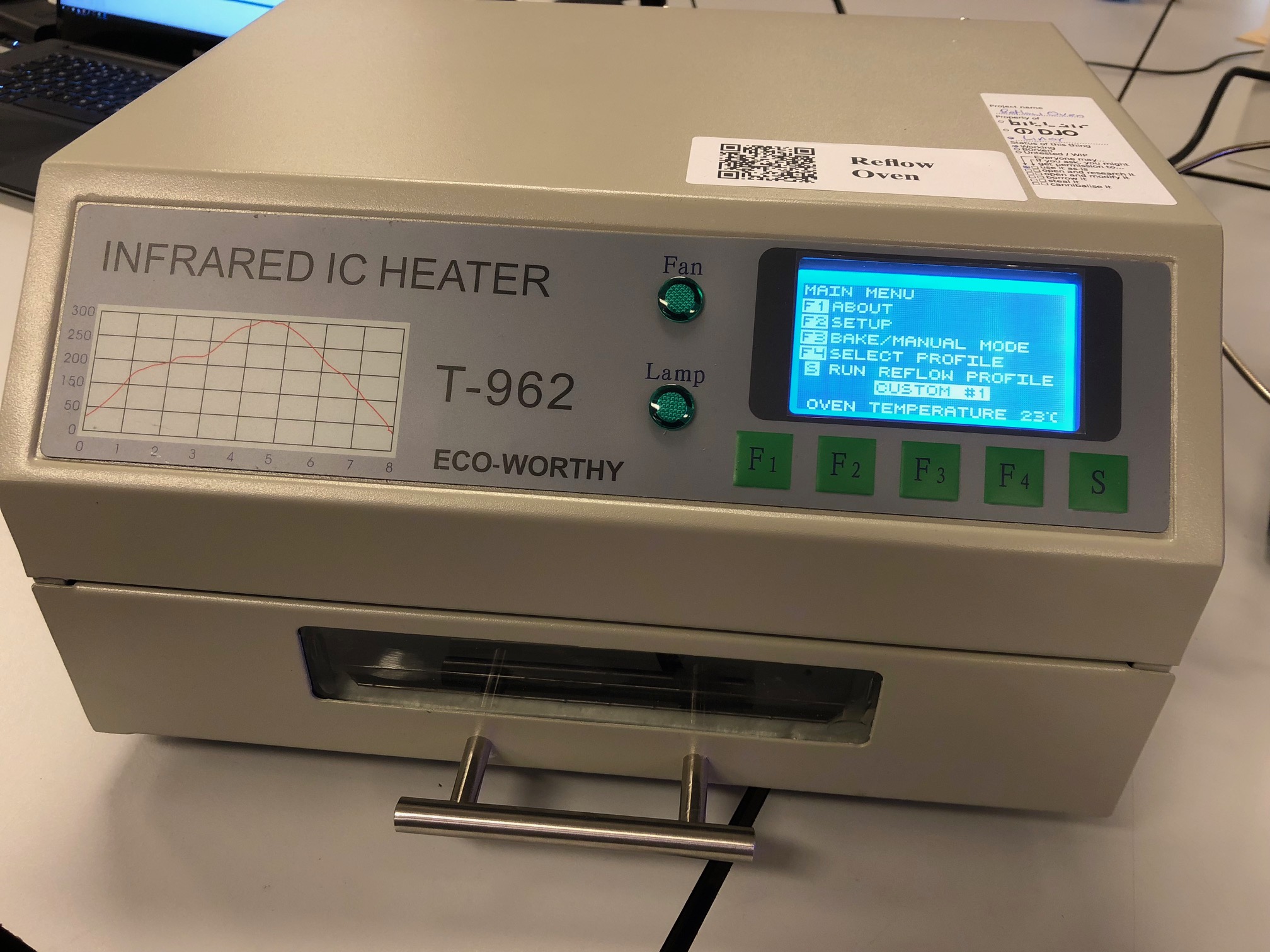

Reflow Oven {{#ifexist: | | Tool_Reflow Oven_Picture.jpg

De verschillende profielen:

Afhankelijk van de gebruikte pasta, dient het juiste profiel gekozen te worden.

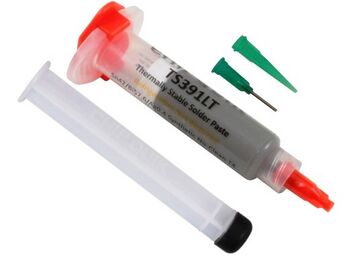

Profiel 1 is ingesteld voor gebruik met de loodvrije TS391LT pasta. Dit is een lage temperatuur pasta.

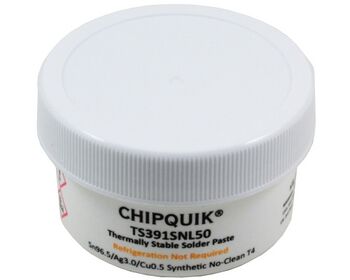

Profiel 2 is ingesteld voor gebruik met de loodvrije TS391SNL50 pasta. Dit is een hoge temperatuur pasta.

Bij deze oven zijn de volgende upgrades uitgevoerd.

Voor details zie:

Sec	Profile 1 (pasta loodvij,TS391LT)	Profile 2 (pasta loodvrij,TS391SNL50)
0 Sec	30 ˚C	20 ˚C
10 Sec	38 ˚C	35 ˚C
20 Sec	45 ˚C	50 ˚C
30 Sec	52 ˚C	65 ˚C
40 Sec	59 ˚C	80 ˚C
50 Sec	66 ˚C	95 ˚C
60 Sec	73 ˚C	110 ˚C
70 Sec	80 ˚C	125 ˚C
80 Sec	88 ˚C	140 ˚C
90 Sec	95 ˚C	155 ˚C
100 Sec	102 ˚C	155 ˚C
110 Sec	107 ˚C	155 ˚C
120 Sec	111 ˚C	165 ˚C
130 Sec	115 ˚C	165 ˚C
140 Sec	119 ˚C	165 ˚C
150 Sec	123 ˚C	165 ˚C
160 Sec	127 ˚C	165 ˚C
170 Sec	131 ˚C	165 ˚C
180 Sec	135 ˚C	175 ˚C
190 Sec	138 ˚C	185 ˚C
200 Sec	140 ˚C	195 ˚C
210 Sec	151 ˚C	205 ˚C
220 Sec	158 ˚C	215 ˚C
230 Sec	166 ˚C	225 ˚C
240 Sec	175 ˚C	235 ˚C
250 Sec	161 ˚C	245 ˚C
260 Sec	152 ˚C	255 ˚C
270 Sec	143 ˚C	260 ˚C
280 Sec	140 ˚C	270 ˚C
290 Sec	138 ˚C	280 ˚C
300 Sec	135 ˚C	280 ˚C
310 Sec	125 ˚C	270 ˚C
320 Sec	115 ˚C	255 ˚C
330 Sec	105 ˚C	240 ˚C
340 Sec	95 ˚C	225 ˚C
350 Sec	85 ˚C	210 ˚C
360 Sec	75 ˚C	195 ˚C
370 Sec	65 ˚C	180 ˚C
380 Sec	55 ˚C	165 ˚C
390 Sec	45 ˚C	150 ˚C
400 Sec	35 ˚C	135 ˚C
410 Sec	25 ˚C	110 ˚C
420 Sec	20 ˚C	90 ˚C
430 Sec		70 ˚C
440 Sec		50 ˚C
450 Sec		50 ˚C
460 Sec		50 ˚C
470 Sec		20 ˚C

De oven is gekalibreerd, gelieve de onderstaande settings niet wijzigen.
