Tool Lasercutter

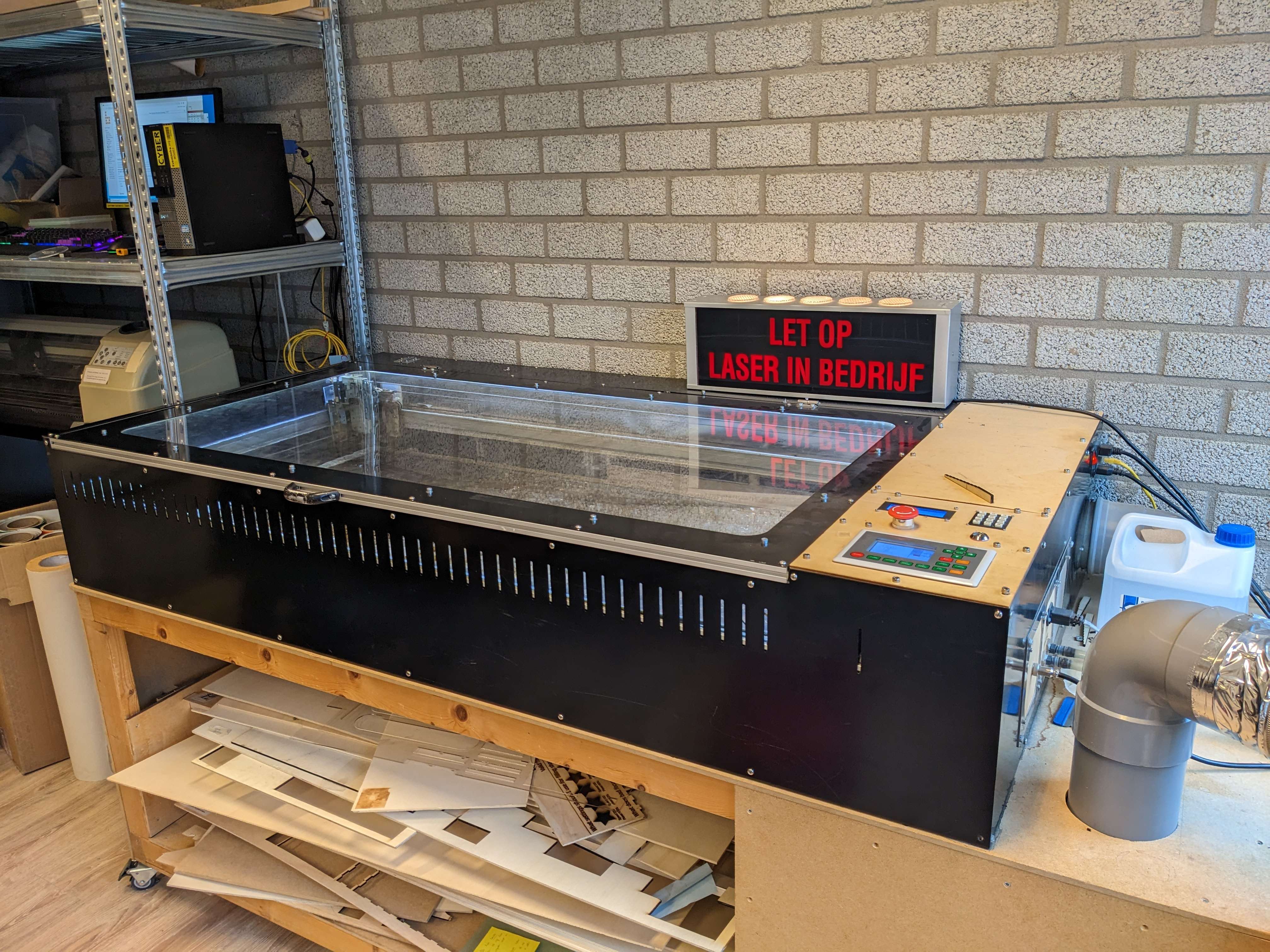

Tool Lasercutter Picture.jpg

Lasercutter

Name Lasercutter
Description Bitlair's lasercutter
To use by Trained member
Use cost? 12 euro / uur member, 24 euro / uur niet member
Location
Owner Bitlair

Lasercutter {{#ifexist: | | File:Tool_Lasercutter_Picture.jpg Tool_Lasercutter_Picture.jpg


Veiligheidswaarschuwingen

De lasersnijder kan bij onveilig gebruik leiden tot permanente blindheid (lasers), danwel de dood (40.000 volt) danwel brand. Het is dan ook belangrijk om goed te weten wat je doet, en de machine NOOIT alleen te laten terwijl deze bezig is met een job.

Gebruik geen materialen die chloor bevatten, hier komt een gas bij vrij wat niet alleen slecht is voor de machine maar ook zeer giftig voor mensen

Kosten

In de lasersnijder worden onderdelen gebruikt die aan slijtage onderhevig zijn, met name de laserbuis. Om deze te kunnen vervangen bij stukgaan worden voor het gebruik van de machine kosten in rekening gebracht. Voor leden is het uurtarief 12 euro, voor niet leden is het tarief 24 euro per uur. Afreken gebeurd met met behulp van Dagobert, waarbij na koppeling van iButton het verschuldigde bedrag direct van je revbank account afgeschreven wordt. Check met Linor, Jeroen of iemand van het bitlair bestuur om je iButton toe te voegen aan de lijst.

Eerste keer snijden

Voor het snijden gebruiken we Visicut

Job voorbereiden

Machine aanzetten

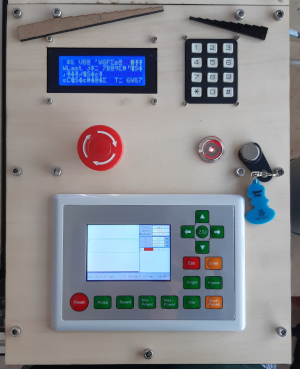

Schakel de stroom in naar de lasersnijder (schakelaar achteraan), hierna zal de machine inschakelen en het beveiligings menu tonen.

Dagobert ibutton.jpg

Bied nu je iButton aan. Hierna zal de lasercutter inschakelen en is deze klaar om jobs te ontvangen.

Dagobert actief.jpg

Job uitvoeren

Materialen

De in deze tabel genoemde waardes zijn bedoeld als start waardes. Formaat is <snelheid> @ <power>. Dit is uitgaande van een nozzle afstand van 5.7mm (kruisje op het trappetje)

Materiaal Dikte Snijden Kerf Markeren Graveren
MDF 4mm 2.5 @ 100 1.5? @ 13 2? @ 30
MDF 6mm 1.1 @ 100 ? ?
Populieren multiplex 4mm 3 @ 100 0.3 mm ? ?
Populieren multiplex (gamma) 5mm 2.8 @ 100 ? ?
Populieren multiplex (gamma) 8mm 1.6 @ 100 20@30 ?
Polystyrol/polystyreen 1mm 3 @ 40 ? ?
Polystyrol/polystyreen 2mm 1.2? @ 100 ? ?
Polystyrol/polystyreen 3mm 0.75? @ 100 ? ?
Acrylaat (plexiglas) 2mm 1.6? @ 100 ? 20? @ 30
SG25 Schuim 10mm 3 @ 25 ? ?
SG25 Schuim 15mm 6 @ 50 ? ?
Papier 220 g/m^2 0.3mm 4 @ 15 0.14 mm ? ?
Polycarbonaat (Lexaan) alle x xx x x Niet gebruiken

Chlorine check (untested): https://vimeo.com/1615418 http://www.chymist.com/Polymer%20Identification.pdf

Design tools

Info over doosjesmakers

https://www.instructables.com/id/The-Ultimate-Guide-to-Laser-cut-Box-Generators/
