Project Countdown
Name Countdown
Start 2017/06/25
End 2017/06/30
Contact Linor
Website https://github.com/linor/countdown-clock
Information Terugtel klok
Status Finished


Intro

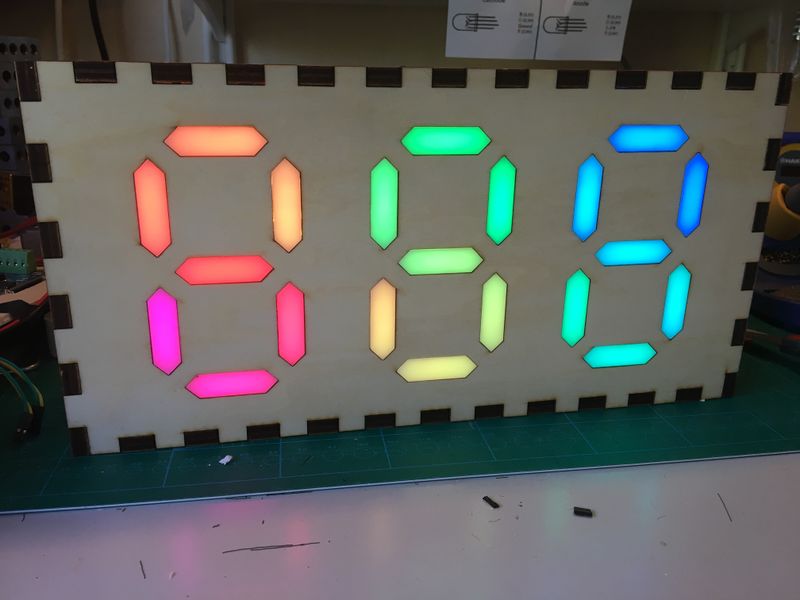

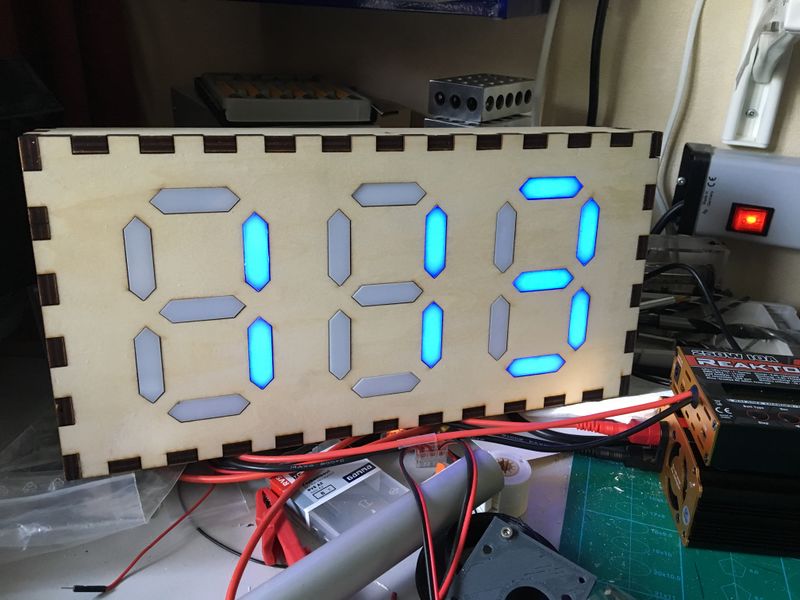

Ik heb voor mezelf een deadline opgelegd voor mijn R2-D2 project: rondrijden op eigen kracht tijdens de belgsche comiccon, eind oktober. Nu tellen ze op die site wel terug, maar er gaat toch niks boven een fysieke aanduiding. Doel is om uit populieren multiplex een klok te laseren met een drietal grote 7 segment displays, die met behulp van een addresseerbare ledstrip en een wemos het aantal dagen aftelt tot de ingestelde datum.

Build

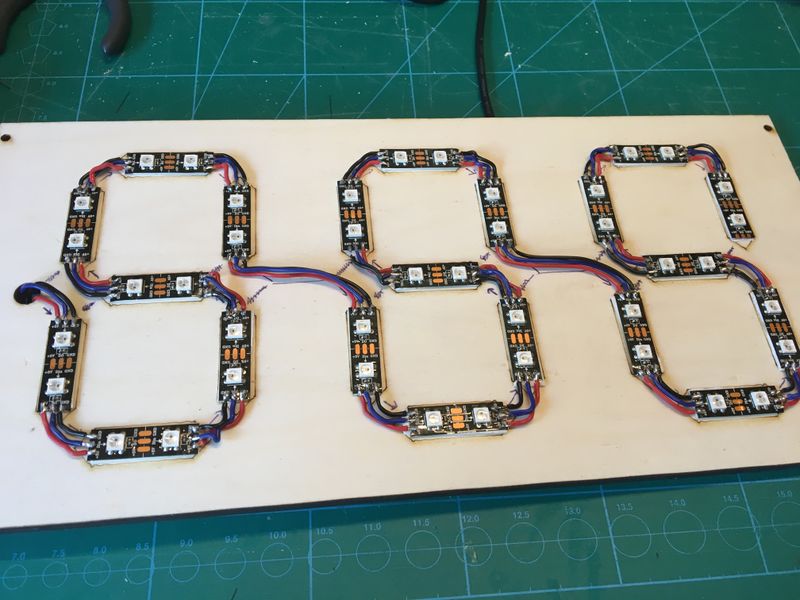

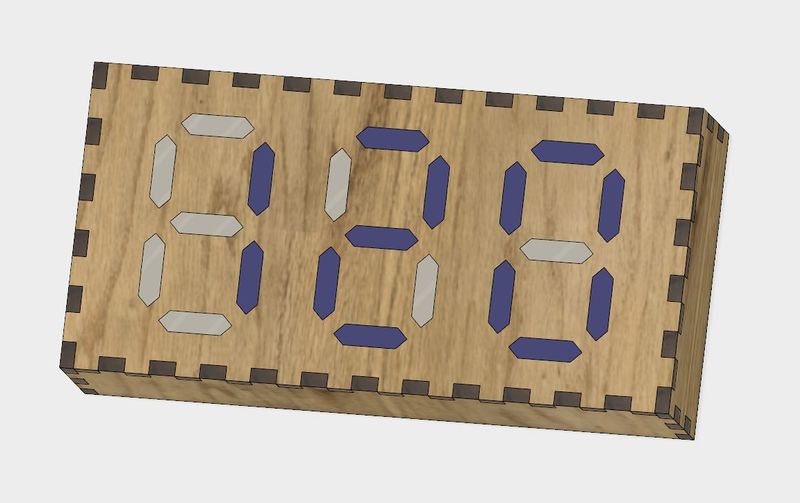

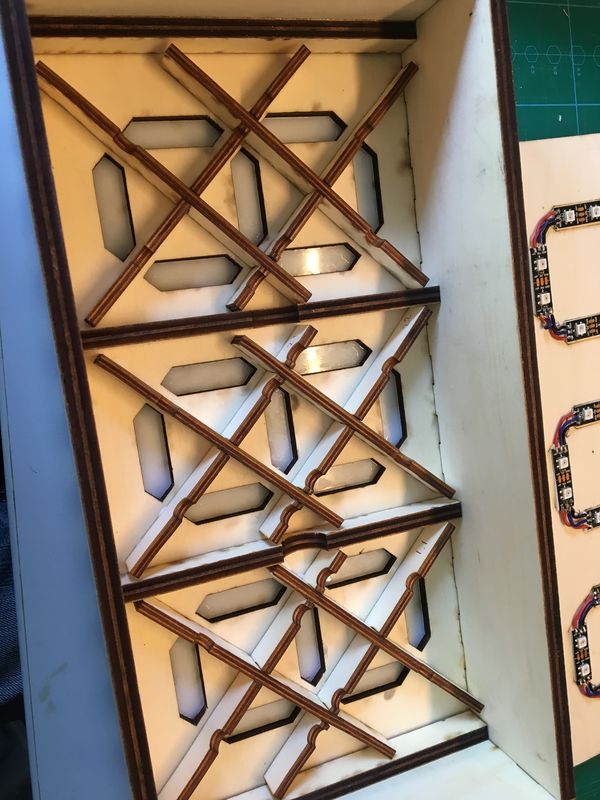

Design is gedaan in fusion, daarna gesneden op de lasercutter in 8 en 5mm populieren multiplex (gamma) met diffusers in de segmenten gemaakt van wit acryl. Ledstrip opgeplakt en weer aan elkaar gesoldeerd. Vervolgens met een wemos en wat code op basis van de wordclock aangestuurd. Files staan op github]

Countdown fusion.jpg

Countdown Rainbow.jpg

Countdown Leds.jpg

Countdown Grid.jpg

Countdown Done.jpg
