Tool Tafelfrees

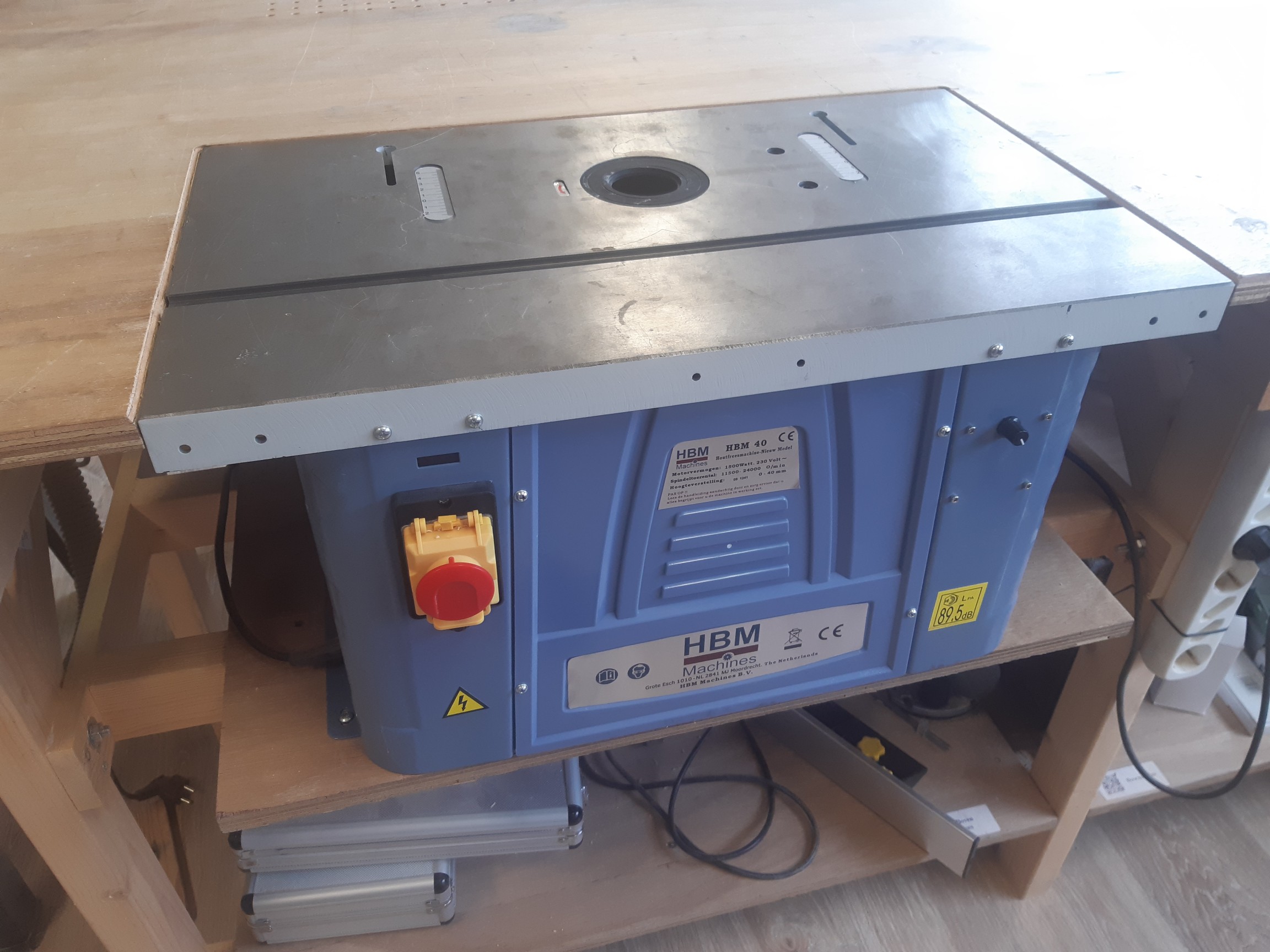

Tool Tafelfrees Picture.jpg

Tafelfrees

Name Tafelfrees
Description
To use by Trained member
Use cost? Free
Location Houthok
Owner Bitlair

Tafelfrees {{#ifexist: | | File:Tool_Tafelfrees_Picture.jpg Tool_Tafelfrees_Picture.jpg

Veiligheidswaarschuwingen:

  • Draag een veiligheidsbril, er kan materiaal van zowel het werkstuk als de frees afspatten.
  • Draag gehoorbescherming, tijdens gebruik kan de machine meer dan 80dB(A) produceren en dit kan lijden tot slechthorendheid.
  • Draag een stofmasker.
  • Draag geschikte (werk)kleding, zie hieronder.

Machines die draaiende delen bevatten zoals een tafelfrees, brengen specifieke risico’s met zich mee. De draaiende delen kunnen namelijk delen van kleding ‘grijpen’. Dit houdt in dat een deel van de kleding gegrepen kan worden en met een zeer hoge snelheid rondom het draaiende deel van de machine kan worden gewikkeld. Daardoor kan een persoon met een eveneens hoge snelheid richting het draaiende deel van de machine worden getrokken zodat ledematen in de machine kunnen worden getrokken of kunnen worden afgekneld. Dit zijn ernstige risico’s daarom de volgende adviezen:

  • Draag GEEN handschoenen want ook die kunnen gegrepen worden door de machine.
  • Draag geen (werk)kleding met wijde mouwen.
  • Draag geen (werk)kleding met gescheurde stof.
  • Draag geen (werk)kleding met loshangende draden.
  • Draag geen stropdas of sjaal.
  • Lange haren moeten bij elkaar gebonden worden en/of onder een pet worden gedragen.
  • Draag geen armbanden.
  • Draag geen kettingen.
  • Draag geen ringen.

Technische gegevens:

Type HBM 40 Houtfreesmachine
Voltage 230 V
Motorvermogen 1500 Watt / 2 Pk.
Toerental Traploos regelbaar van 8000 tot 24000 O/min.
Hoogteverstelling Van 0 tot 40 mm.

Frees plaatsen:

Bitlair beschikt over verschillende frezen, deze liggen onder de tafelfrees in de aluminium koffer. Wil je een eigen frees gebruiken, bij https://www.ecotools.nl hebben ze goede frezen tegen een schappelijke prijs. Er zijn spantangen aanwezig voor de volgende schacht maten: 6 - 6,35 - 8 - 12 en 12,7 mm.

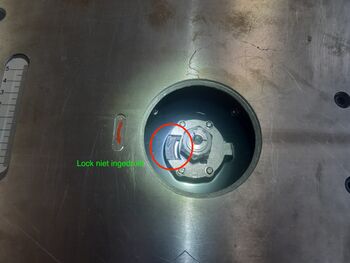

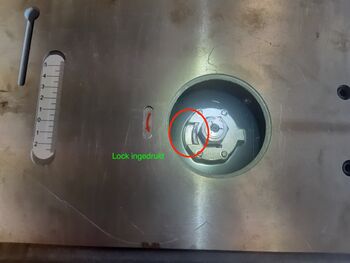

Maak voor het plaatsen van de frees eerst de spantang stofvrij, dit mag met de compressor. Let er tijdens het vast-draaien op dat de LOCK VOLLEDIG INGEDRUKT is, en niet half (hiervan gaat de machine stuk).


20210912 125428.jpg2021-09-12 12.54.59.jpg

Frees verwijderen:

Let er tijdens het los-draaien op dat de LOCK VOLLEDIG INGEDRUKT is, en niet half (hiervan gaat de machine stuk). Indien de frees (en dus ook de spantang) warm is geworden zal de frees niet los te krijgen zijn. De oplossing hiervoor is koelen (dit mag met de compressor). Gebruik in ieder geval GEEN geforceerde kracht, dit sloopt de freesmachine.

Tegenlopend frezen:

Tegenlopend frezen.jpg

Bij tegenlopend frezen (conventioneel frezen), is de voedingsrichting van het snijgereedschap tegenovergesteld aan de draairichting daarvan. Het materiaal wordt uit de frees geduwd. Deze methode is de enige geschikte manier van frezen op de tafelfrees.

Nadeel: Ruwe oppervlakteruwheid.

Voordeel: Geschikt voor alle manieren van frezen.

Meelopend frezen:

Meelopend frezen.jpg

Bij meelopend frezen wordt het snijgereedschap gevoed met de draairichting. Dit heeft als nadeel dat het materiaal de frees wordt ingetrokken. Om deze reden is meelopend frezen alleen geschikt voor opstellingen waarbij zowel het materiaal als de frees een vaste opstelling heeft. Meelopend frezen is dus niet geschikt voor de manier van frezen op een tafelfrees.

Nadeel: Niet geschikt voor niet vaste opstellingen

Voordeel: Gladde oppervlakteruwheid.

Snelheid frezen: (draaisnelheid & aanzet)

-

Zijkant frezen:

-

Sleuf frezen:

-
