Tool Logic Analyzer
NoPicture.pngPlx add picture

Logic Analyzer

Name Logic Analyzer
Description Logic Analyzer
To use by Everyone
Use cost? Free
Location Bij de oscilloscoop
Owner Bitlair

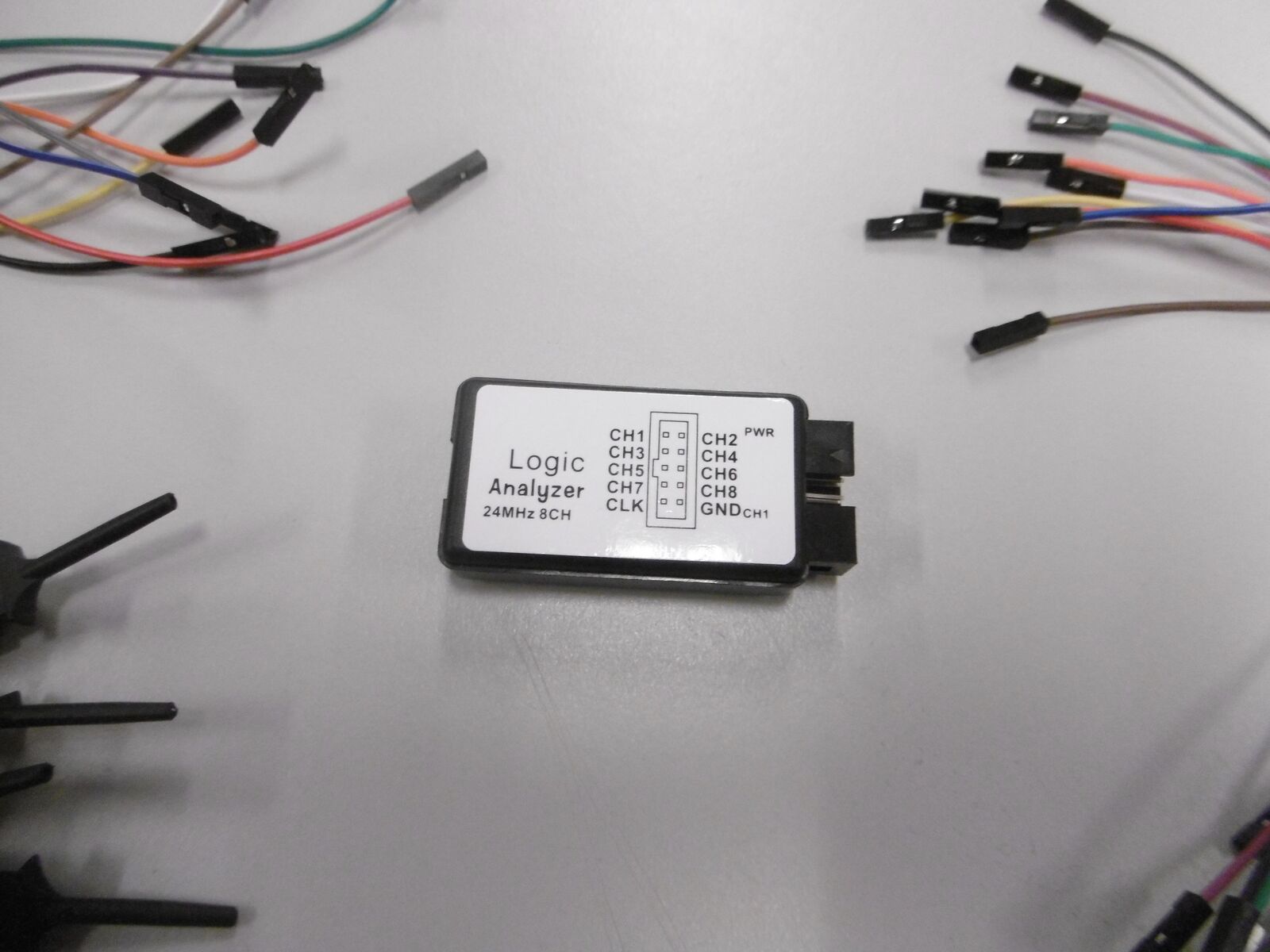

Logic Analyzer {{#ifexist:File:Logic analyzer.jpeg | File:Logic analyzer.jpeg | Tool_Logic Analyzer_Picture.jpg

Installatie Software:

Instaleer het programma PulseView op je eigen Laptop

https://sigrok.org/wiki/Downloads

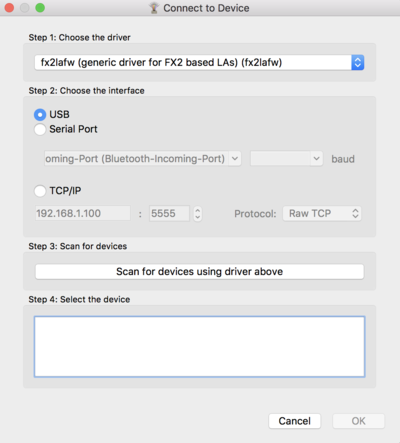

Driver:

Indien het programma PulseView wordt gestart na het aansluiten van de Logic Analyzer, wordt automatisch de juiste driver geladen. Indien gewenst kan deze ook handmatig ingesteld worden.

LogicAnalyzer driver fx2lafw.png

Aansluitingen:

Let Op !!

Maximale spanning op de aansluitingen 5 VDC.

De Logic Analyzer is NIET galvanisch gescheiden.

Verbind de GND van de Logic Analyzer met GND van het te meten object.

De CLK van de Logic Analyzer heeft met deze software géén functie.

De maximale snelheid van de Logic Analyzer is 24MHz

Mogelijkheden:

De software kent verschillende mogelijkheden.

De namen van de poorten kunnen veranderd worden.

Er zijn verschillende data-decoders beschikbaar die gekoppeld kunnen worden aan 1 of meerdere ingangen.

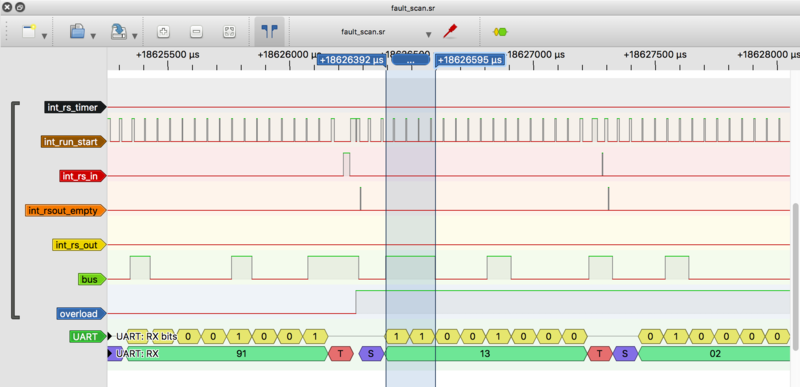

Een screenshot van de verschillende mogelijkheden:

LogicAnalyzer example.png
