Project Reflow Oven Aanpassingen
Name Reflow Oven Aanpassingen
Start 2018/06/03
End
Contact Linor, vuurtorenjeroen
Website
Information Aanpassingen aan een T-962 reflow oven.
Status Production


Na een positieve ervaring met de Revspace reflow oven leek het mij nuttig om ook bij Bitlair een oventje te regelen. Ik had al eerder gekeken naar de T962 maar toen was het nog nodig om een nieuwe controller toe te voegen. Inmiddels is er dus een source firmware beschikbaar die gewoon in de bestaande hardware te flashen is. In combinatie met een aantal andere aanpassingen zou de T962 een bruikbare oven moeten worden.

De aanpassingen die we gedaan hebben worden uitgebreid behandeld in youtube filmpje. Maar bestaan uit de volgende aanpassingen:

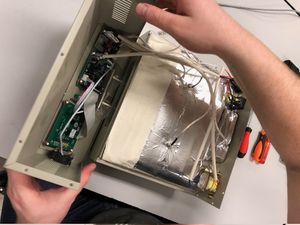

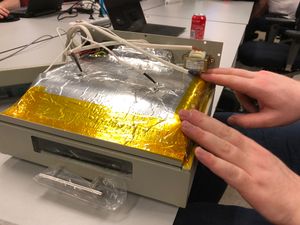

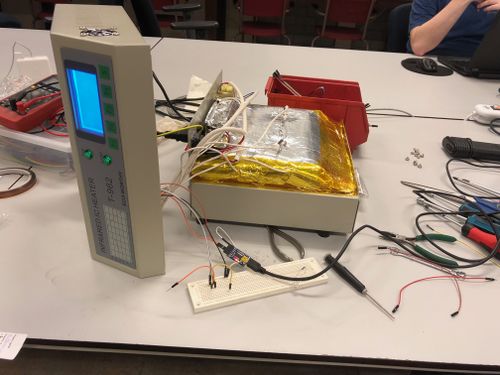

Vervangen van de (schilders)tape voor kapton tape

Reflow1.jpg Reflow4.jpg

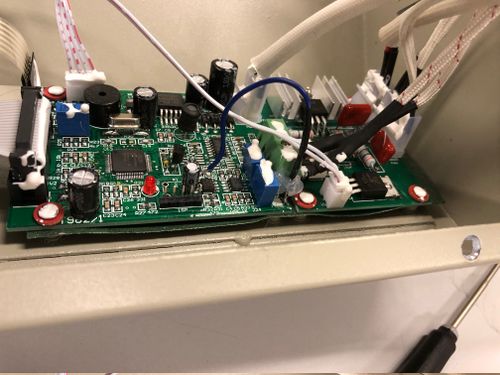

Toevoegen van een cold junction sensor

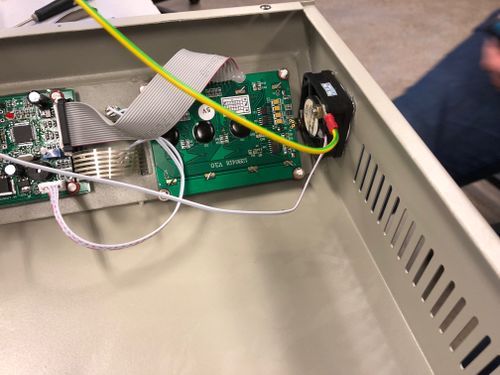

Aarding van de kast verbeteren


Fan control via de microcontroller mogelijk gemaakt

Aangepaste firmware


Mochten we de triac opblazen ivm koelingsproblemen: BT139-600E
